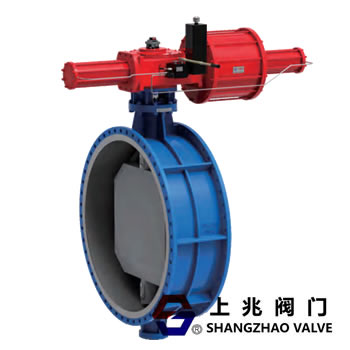

氣動帶液壓煤氣切斷閥--產品概述：

SZD6742X-10C 氣動帶液壓煤氣切斷閥是一種氣動執行器帶液壓機構及蝶閥組成的緊急切斷閥，廣泛用于天然氣、煤氣、燃?xì)狻釥t煤氣、高爐煤氣、轉爐煤氣、除塵管道等可燃性氣體管道中要求快速切斷場合。是上海上兆閥門制造有限公司自主研發設計的大口徑緊急切斷閥在沒有氣源的情況下也可通過操作手動來實現閥門開啟。

氣動帶液壓煤氣切斷閥--工作原理：

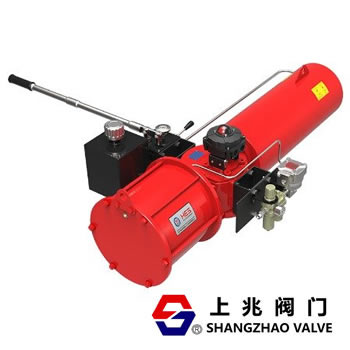

氣動帶液壓煤氣切斷閥由單作用（雙作用）氣動裝置，由單作用（雙作用）氣缸.活塞.連桿.箱體輸出軸等零件組成的機械傳動機構和電磁閥.過濾減壓閥等控制元件組成。當氣動執行裝置與電路和系統氣源接通后，電磁閥接收到24V電壓信號轉換成輸出氣壓力，使壓縮空氣進入缸體一端，推動活塞向另一端移動，活塞通過連桿等零件帶動輸出軸運轉實現閥門快速啟閉。同時回訊器根據閥門的啟閉位置來反饋輸出的控制信號正確定位。上兆閥門的執行器采用G系列執行器具備了氣動動力，液動動力，彈簧動力，手動控制等功能模塊。所有功能模塊均可相互組合、相互更換，用戶可根據閥門工藝控制流程的功能需要，選擇各種模塊。模塊也可以單獨購買，減少了備品備件的庫存。

氣動帶液動煤氣切斷閥--性能特點：

SZD6742X-10C氣動帶液動煤氣切斷閥:氣動切斷快，在無氣源的情況下可利用液壓來實現閥門打開。密封性能好，無泄漏

公稱壓力：0.60MPa

強度試驗壓力：0.9MPa

密封試驗壓力：0.66MPa

適用溫度：≤200℃

關閉時間：3~18/S

適用介質：天然氣、煤氣、燃?xì)狻釥t煤氣、高爐煤氣、轉爐煤氣、除塵管道等

閥體部分（煤氣專用蝶閥）閥桿采用鍍鉻處理，填料為高溫石墨，并且在上下軸之間經過特殊工藝處理，裝配防銹死裝置。經過這些特殊工藝之后閥門具備耐腐蝕、抗焦油、還具備有限防止煙塵進入軸承內，從而保證閥門開關靈活不卡死，在管道中起到截?cái)嘟橘|(zhì)的作用。

SZD6742X-10C氣動帶液壓煤氣切斷閥--執行標準：

1、設計制造：GB12238；

2、法蘭連接尺寸；GB9115;

3、檢驗和試驗：GB/T13927
